空调室外机电路部分的拆解方法
家电清洗
admin
发布时间:2020-05-26
点击:29

空调器室外机电路部分大多比较简单,主要是由接续盒,压缩机启动电容,风扇电动机启动电容器等部分组成,它们都被安装在位于压缩机上方的一块多发支板上,具体效果如图2-70所示。电路部分的拆卸方法如下。

空调室外机电路部分的拆解方法

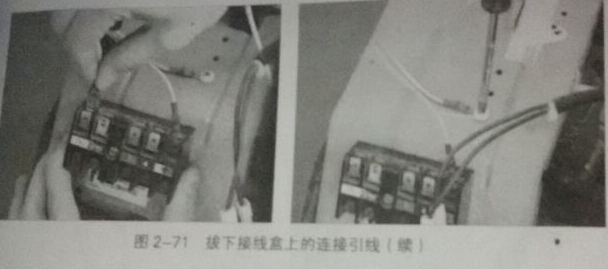

(1)对电路部分进行拆卸时,就先将接线盒上的引线一一拔下,具体操作如图2-71所示。

空调室外机电路部分的拆解方法

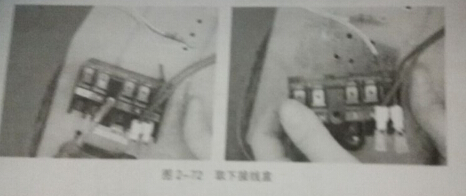

(2)将接线盒上的引线全部取下后,再将接线盒上的固定螺钉卸下,这时即可取下接线盒,具体操作如图2-72所示。

空调室外机电路部分的拆解方法


(3)卸下接线盒后,再依次卸下金属支板上的元器件。压缩机的启动电容器被一个半环形卡子在支板上,这个半形卡子一瑞卡在支板卡槽中,另一端被固定螺钉所固定,拧下固定螺钉后,即可松开卡子,如图 2-73所示。

空调室外机电路部分的拆解方法

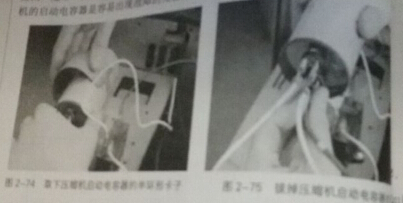

(4)拧下固定螺钉后,将半环形卡子向卡槽一侧扳动,使卡子与卡槽脱离,然后取下启动电容器,具体操作如图2-74所示。
(5)如图2-75所示,将压缩机启动电容器上的引线拔下后,就可以对电容器的性能进行检测,通常,由于该电容器的工作电压较高,加之自身老化和室外环境的影响,因此,压缩机的启动电容器是容易出现故障的元器件之一,

空调室外机电路部分的拆解方法

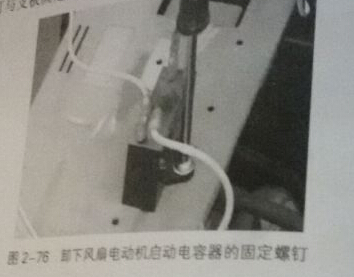

(6)在压缩机启动电容器的旁边还有一个方形的电容器,它是风扇电动机的启动电容器,通过一个固定螺钉与支板固定,如图2-76所示,将固定螺钉卸下。

空调室外机电路部分的拆解方法

空调室外机电路部分的拆解方法

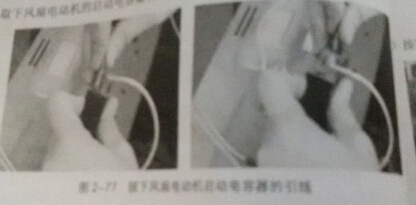

(7)取下风扇电动机的启动电容器并将引线拔下,具体操作如图2-77所示。

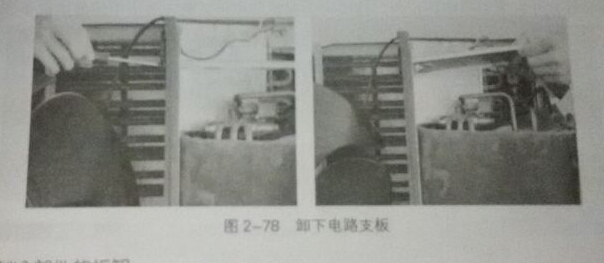

(8)拆卸电路支板,承载电子元器件胶接线拿的电路支板是通过固定螺钉固定在风扇和压缩机之间的金属档板上,将固定螺钉卸下后,就可以取下电路支板如图2-78所示。

空调室外机电路部分的拆解方法
